KL6LM(A)本安型矿灯介绍

　　1. 前 言

　　KL6LM(A)本安型矿灯（以下简称矿灯）属于煤矿用防爆通信照明设备，为了使您能够正确使用该设备，充分发挥设备的效能，请在使用前认真阅读本说明书，充分理解有关事项，尤其是说明书中用黑体字标示“警告” 、“注意”的部分。在使用过程中，请正确理解该设备的工作性能，严格按照操作规程进行。

　　本说明书由泰安永明电器有限公司修订发布，内容解释权归泰安永明电器有限公司。泰安永明电器有限公司保留随时对本说明书进行修改和编辑的权力，我们将把与用户有关的修订内容及时通知客户。

　　本说明书由泰安永明电器有限公司修订，2020-01-10 发布，内容解释权归泰安永明电器有限公司。

　　2. 概 述

　　KL6LM(A)本安型矿灯是专门为煤矿井下无线通信系统使用而设计的一款高性能记录灯。该终端为矿用本质安全型设备，产品执行标准为 GB3836.1-2010、GB3836.4-2010、MT209-1990（抗干扰性及可靠性除外），防护等级为 IP54。

　　防爆型式为矿用本质安全型，防爆标志为 ExiaIMa。

　　该终端设备携带方便，直接扣在井下人员的腰带上；矿灯操作简单，通过使用前简单配置，即可配带下矿，作业过程中全程视频记录作业过程，或主动操作拍摄照片，作业人员升井后，操作记录灯联网，自动上传相关信息。记录灯平均功耗低，具有长待机时间。配有可充电的锂离子电池，设备在需要充电时，直接将设备安装在厂家配备的充电器上即可安全充电。

　　3.设备工作和贮运条件

　　3.1 设备工作条件

　　1） 海拔不超过 2000 米；

　　2） 环境温度：-5～40℃；

　　3） 大气压力：（80～106）kPa；

　　4） 相对湿度：不大于 95％（25℃）；

　　5） 用于含有甲烷和煤尘等爆炸性混合物的矿井中。

　　3.2 设备贮运条件 1） 高温：＋60℃； 2） 低温：－40℃；

　　3） 平均相对湿度：95％（25℃）；

　　4） 振动：20m/s2；

　　5）冲击：500 m/s2；

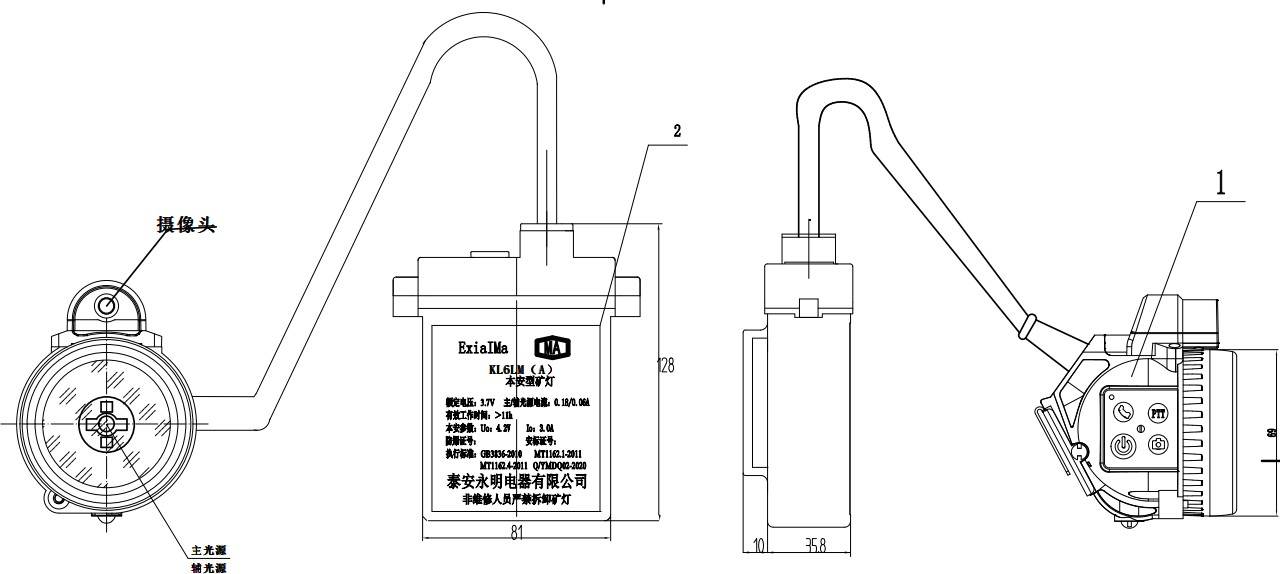

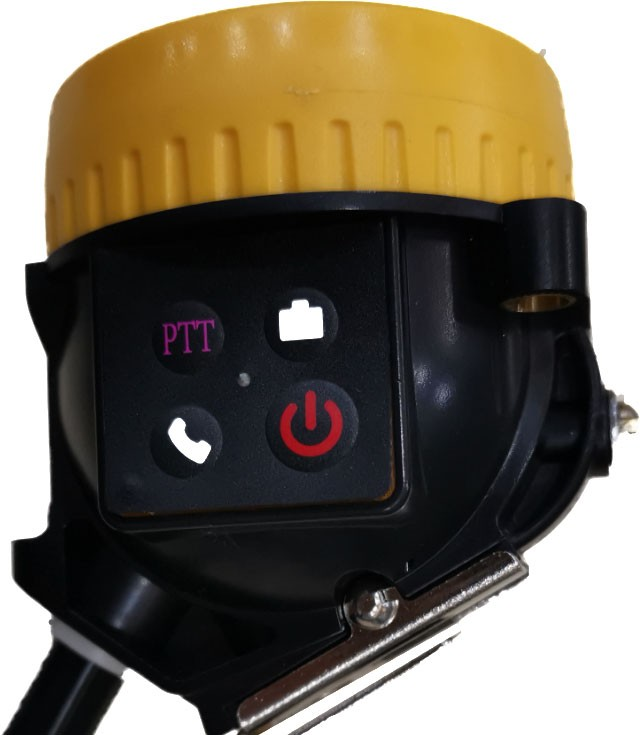

　　4.矿灯示意图

　　5. 使用说明

　　产品特点：KL6LM(A)本安型矿灯（以下简称矿灯）是以锂离子蓄电池为电源，采用 LED 光源照明的矿井下携带式照明灯具，同时有摄像录音、拍照、数据传输的功能；具有体积小、重量轻、免维护等特点。

　　5.1 常用功能说明

　　5.1.1 开关机键

　　关机状态下长按键开机（语音提示：开机中请稍后&准备完毕可以开始使用了）；

　　开机状态下长按键关机（提示音：正在关机），单击开关灯；开机状态下，短按，实现灯光变换。

　　5.1.2 拍照键

　　点击一下即可拍照（拍照提示音一声）；长按启动视频录像，再次长按关闭录像。录像状态时，短按无效

　　5.1.3 软件支持

　　矿灯使用需要配合现场管控软件以及设备后台集中管理系统，可在安卓手机端以及 PC 端查看上传的相关视频与照片文件。

现场管控软件：（详见现场管控软件使用说明）

　　6. 技术参数

　　6.1.1 基本参数

　　表 1 基本参数

　　6.1.2 电池参数： KL6LM(A)本安型矿灯采用 YX/LPM6Ah/3.7V 矿灯用锰酸锂锂离子蓄电池。在蓄电池输出端串接 1.5A 可熔断保险、 PTC 热敏电阻、本安保护板、BK3L(A) 矿灯保护器组成本安保护电路。锂离子蓄电池和本安保护电路采用弹性密封胶浇封于蓄电池槽内,浇封厚度不小于 3mm。锂电池应符合 MT/T 1051-2007 中第 4.4 条的规定。

　　6.1.3 本安参数：Uo：4.2V，Io：3.5A。

　　额定工作电压：3.7V，工作电流：≤200mA。

6.2.6 视频分辨率： 640×480

　　6.3 物理特性

　　外形尺寸：80mm(L)*42mm(W)*100mm(H)。

　　重 量：710 g；

　　防爆型式：矿用本质安全型； 防爆标志：Exia I Ma；

　　型 式：便携式； 防水等级：IP55。
