KLX10LM(A)本安型信息矿灯
使用说明书
(使用产品前请仔细阅读本说明书)
产品执行标准:
GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》
GB3836.4-2010《爆炸性环境 第4部分:由本质安全型“i”保护的设备》
MT/T 1162.1-2011《矿灯 第1部分:通用要求》
MT/T 1162.4-2011《矿灯 第4部分:KL型矿灯》
MT/T1051-2007 《矿灯用锂离子蓄电池》第4.4条
Q/YMDQ05-2020 《KLX10LM(A)本安型信息矿灯》
泰安永明电器有限公司
2020年05月出版
1.前 言
KLX10LM(A)本安型信息矿灯(以下简称信息灯)属于煤矿用防爆通信设备,为了使您能够正确使用该设备,充分发挥设备的效能,请在使用前认真阅读本说明书,充分理解有关事项,尤其是说明书中用黑体字标示“警告” 、“注意”的部分。在使用过程中,请正确理解该设备的工作性能,严格按照操作规程进行。
本说明书由泰安永明电器有限公司修订发布,内容解释权归泰安永明电器有限公司。泰安永明电器有限公司保留随时对本说明书进行修改和编辑的权力,我们将把与用户有关的修订内容及时通知客户。
本说明书由泰安永明电器有限公司修订,2020-05-02发布,内容解释权归泰安永明电器有限公司。
2.概 述
KLX10LM(A)本安型信息矿灯是专门为煤矿井下无线通信系统使用而设计的一款高性能信息矿灯。该终端为矿用本质安全型设备,产品执行标准为GB3836.1-2010、GB3836.4-2010、MT209-1990(抗干扰性及可靠性除外),防护等级为IP54,防爆型式为矿用本质安全型,防暴标志为Ex [ia] I Ma。
该终端设备携带方便,直接扣在井下人员的腰带上;信息矿灯操作简单,通过使用前简单配置,即可配带下矿,信息矿灯配有人员定位卡,作业过程中全程视频记录作业过程,或主动操作拍摄照片,作业人员升井后,操作信息矿灯联网,自动上传相关信息;后台调度室可远程控制信息矿灯进行拍照或者视频对话;信息矿灯在联网状态下可实时对讲;信息矿灯可紧急呼叫后台调度室。信息矿灯平均功耗低,具有长待机时间。配有可充电的锂离子电池,设备在需要充电时,直接将设备安装在厂家配备的充电器上即可安全充电。
本产品型号应为KLX10LM(A)本安型信息矿灯。
3.设备工作和贮运条件
3.1 设备工作条件
1)海拔不超过2000米;
2)环境温度:-5~40℃;
3)大气压力:(80~106)kPa;
4)相对湿度:不大于95%(25℃);
5)用于含有甲烷和煤尘等爆炸性混合物的矿井中。
3.2 设备贮运条件
1)高温:+60℃;
2)低温:-40℃;
3)平均相对湿度:95%(25℃);
4)振动:20m/s2;
5)冲击:500 m/s2;

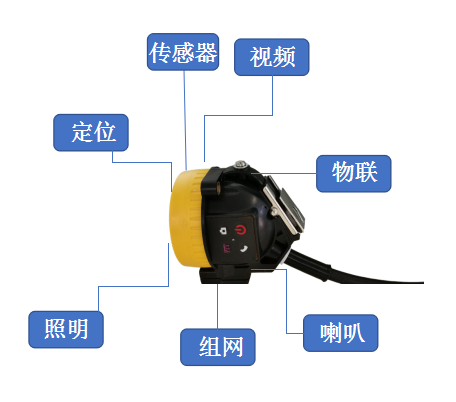

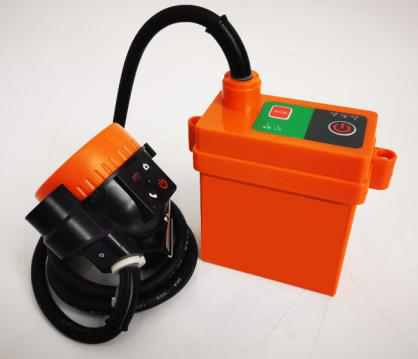

4.信息矿灯示意图
5.使用说明
产品特点:KLX10LM(A)本安型信息矿灯(以下简称信息矿灯)是以锂离子蓄电池为电源,采用LED光源照明的矿井下携带式照明灯具,同时有人员定位、摄像录音、拍照、数据传输、紧急呼叫的功能;具有体积小、重量轻、免维护等特点。
5.1常用功能说明

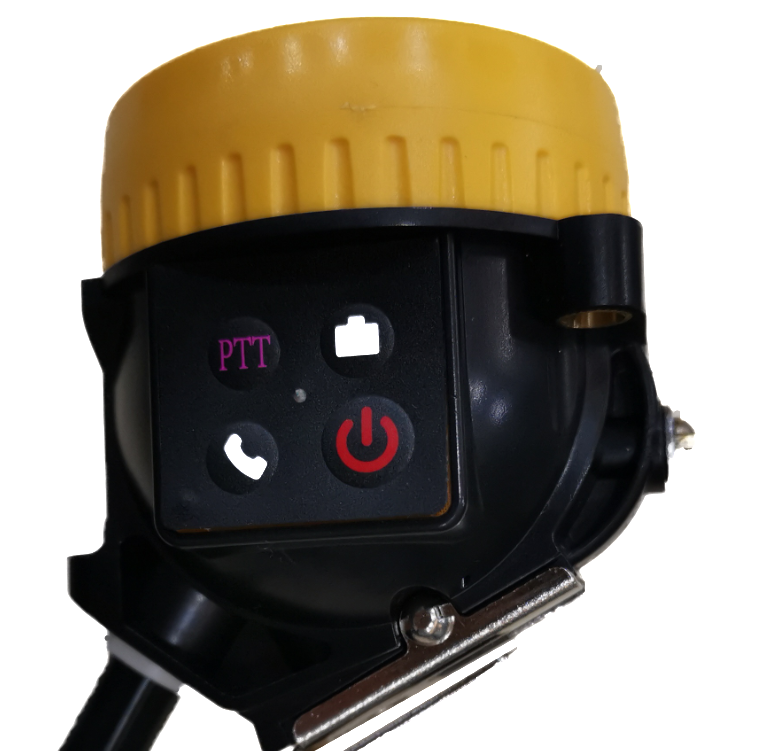

5.1.1 开关机键
关机状态下长按键开机(语音提示:开机中请稍后&准备完毕可以开始使用了);
开机状态下长按键关机(提示音:正在关机),单击开关灯;开机状态下,短按,实现灯光变换;
5.1.2 连接键
双击,即开始搜寻矿灯配置器无线信号(语音提示:正在连接无线网络)连接成功(语音提示:WiFi连接成功)后即可配置矿灯;双击,关闭
5.1.3 群呼功能
长按该按键,即开始组内对讲;松开关闭
5.1.4 拍照键
点击一下即可拍照(拍照提示音一声);长按启动视频录像,再次长按关闭录像。录像状态时,短按无效
5.1.5 上传键
长按,自动连接wifi,自动呼叫至后台管控平台,长按挂断,wifi自动关闭。
5.1.6 软件支持
信息矿灯使用需要配合现场管控软件以及设备后台集中管理系统,可在安卓手机端以及PC端查看上传的相关视频与照片文件。
现场管控软件:(详见现场管控软件使用说明)

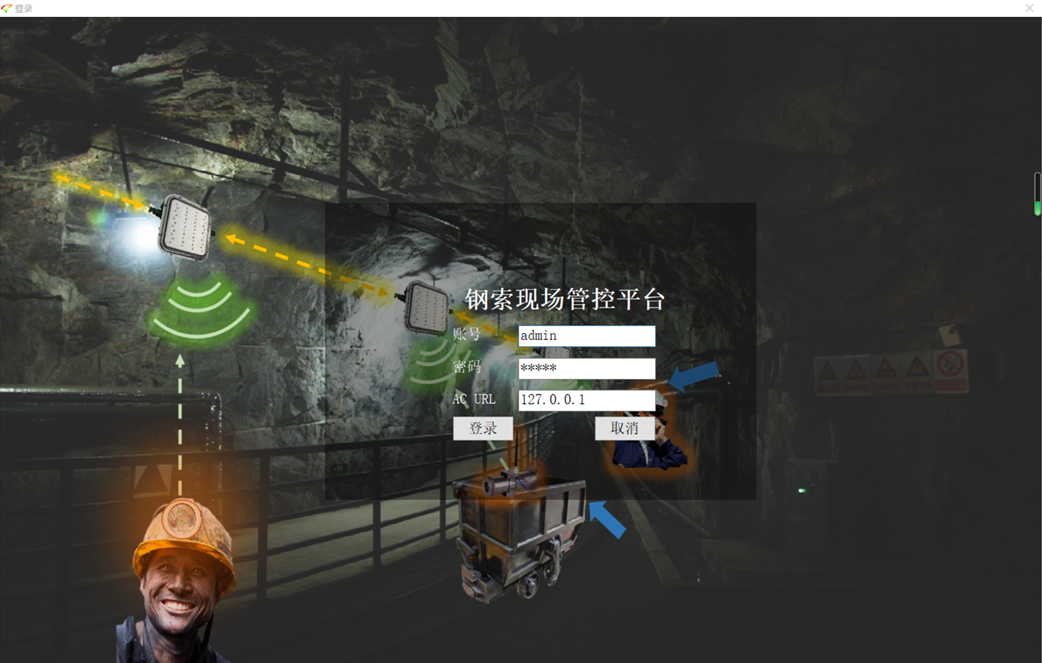

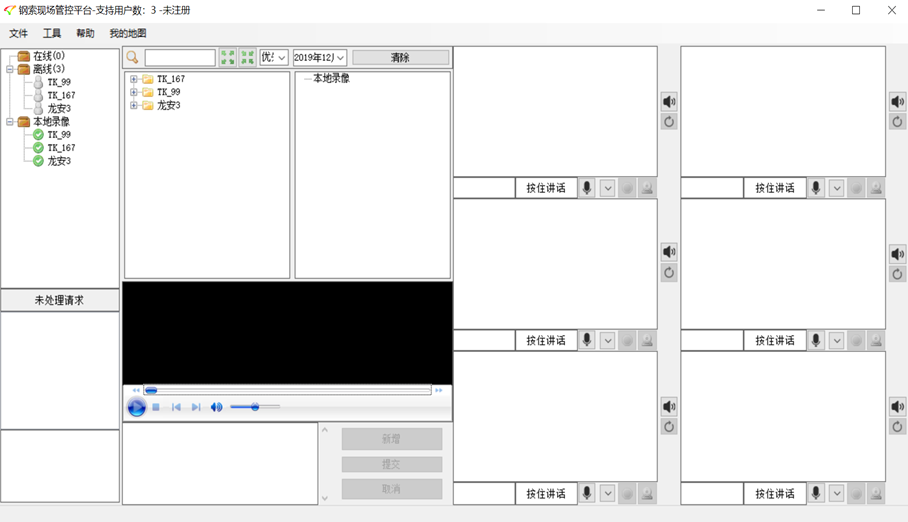

启动与应用界面

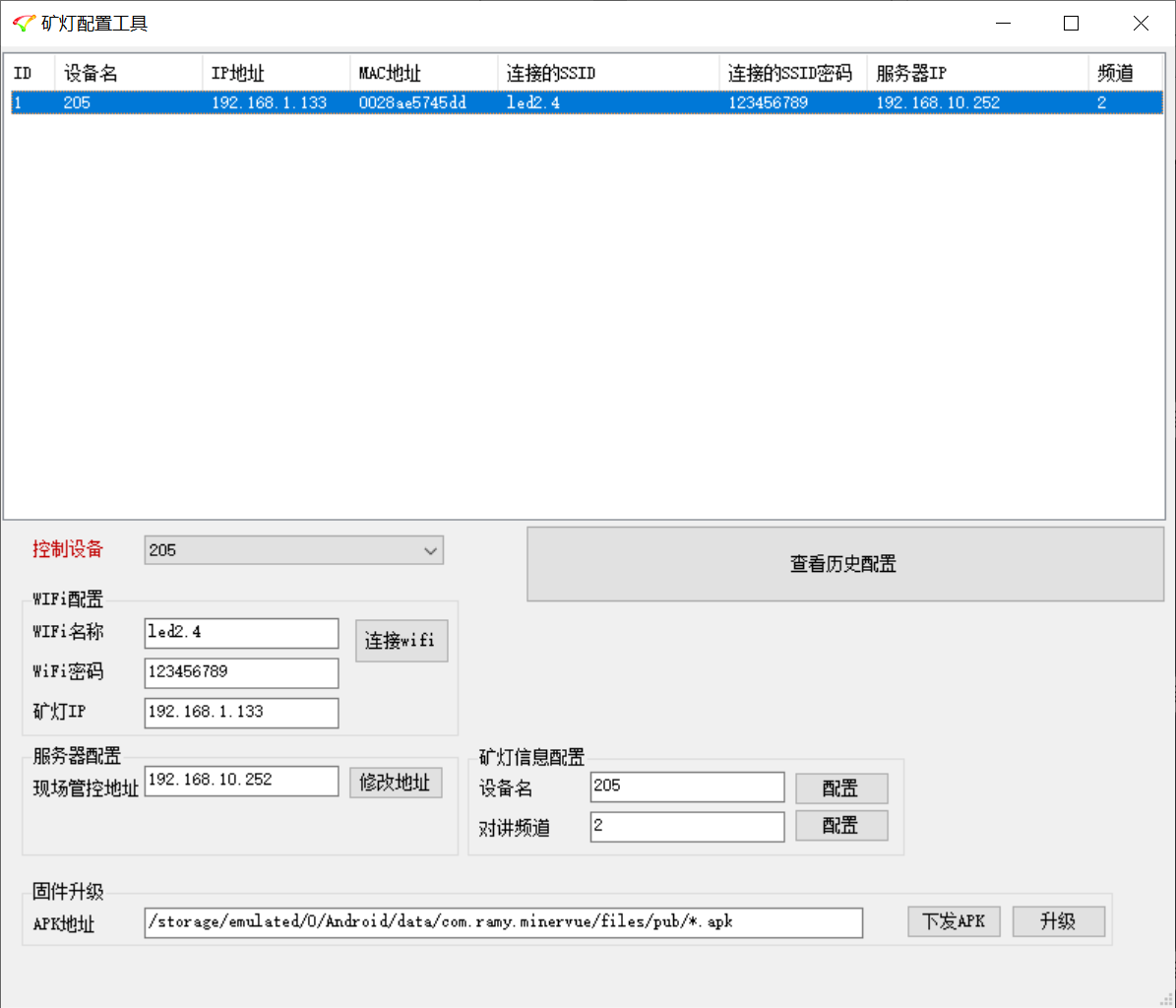

配置界面

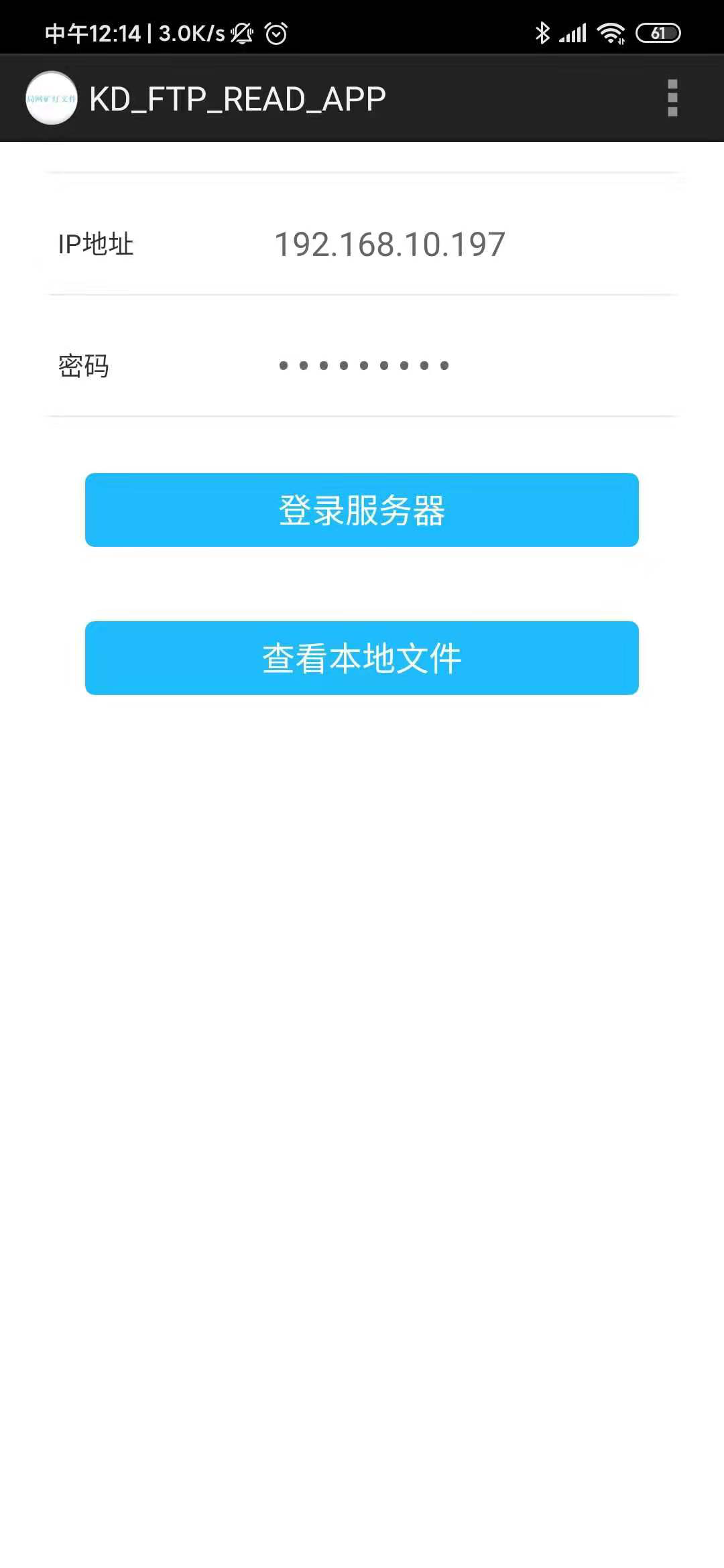

安卓手机端:下载安卓端APK,打开后输入服务器IP地址与密码登陆即可查看相关视频与图片。
登录与视频查看界面

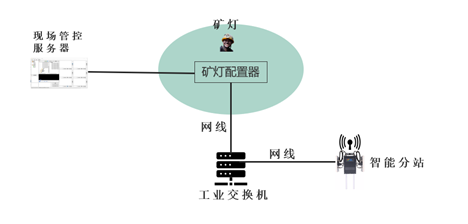

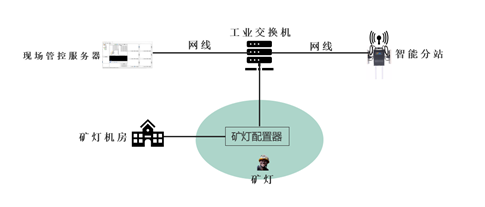

系统连接拓扑图:信息矿灯配置与使用拓扑图
方法一:
6.技术参数
KLX10LM(A)本安型信息矿灯技术参数如下:
6.1 电气性能
6.1.1 工作电压:DC 3.7V;
6.1.2 信息矿灯最大工作电流≤650mA;
6.1.3 信息矿灯待机电流≤120mA;
6.1.4 本安参数:U0:4.2V ;I0:3.0A
6.1.5 工作频率: 2.4GHz~2.49Hz;
6.1.6 无线工作协议: IEEE802.11g;
6.1.7 调制方式: OFDM(802.11g);
6.1.8 发射场强: 10dBm~16dBm;
6.1.9 接收灵敏度:-75dBm
6.1.10 通信距离:150m(无障碍)
6.1.11 通信信道数:13个信道
6.1.12 振铃响度≥70DB
6.1.13 电池参数: 名称:聚合物锂电池(锰酸锂);
型号:YX/LPM10Ah/3.7V
规格:3.7V/10Ah;
本安参数 本安电压:4.2V 本安电流:3.0A
6.2 照明部分
6.2.1 主光源发光强度: ≥1cd
6.2.2 主光源额定电压: 3.7V
6.2.3 主光源额定电流: 0.18A
6.2.4 有效工作时间: ≥11h
6.2.5 录像有效时间: ≥8h
6.2.6 视频分辨率: 640×480
6.3 物理特性
外形尺寸:117mm(L)*57mm(W)*121mm(H)。
重 量:710 g;
防爆型式:矿用本质安全型;
防爆标志:Ex[ia] I Ma;
型 式:便携式;
防水等级:IP54。
7. 标志、包装、运输和贮存
7.1 外壳标志
7.1.1产品标志
7.1.1.1 KLX10LM(A)本安型信息矿灯应具有MA安全标志认证证书。
7.1.1.2电池槽中的产品信息应符合GB 3836.4-2010的规定,至少应包括以下内容:
a) 产品型号和名称;
b) 安全标志编号;
c) 必要的技术参数(工作电压、工作电流);
d) 产品编号及出厂日期;
e) 制造厂名称;
f) 防爆合格证号;
7.1.2包装标志
7.1.2.1 包装贮运标志应符合GB191-2017的规定。
7.1.2.2包装箱外壁文字及标记至少有:
a) 制造厂名称;
b) 制造厂地址;
c) 产品型号及名称;
d) 净重或毛重;
e) 必要的贮运标志。
7.2包装
7.2.1 KLX10LM(A)本安型信息矿灯的包装方式应符合国家和行业的有关规定,并在相关标准中明确。
7.2.2 KLX10LM(A)本安型信息矿灯随机文件应包括:
a) 产品合格证;
b) 使用说明书;
c) 装箱单;
d) 随机备件、附件清单;
e) 其他必要的技术文件。
7.3 运输
包装后的 KLX10LM(A)本安型信息矿灯在避免雨雪直接淋袭的条件下,可适用于水运、陆运及空运等各种运输方式。
7.4贮存
包装后的 KLX10LM(A)本安型信息矿灯应能在温度为-20℃~40℃,相对湿度不大于90%的环境中贮存12个月以上。
8.警告和注意事项
★ 使用前必须认真阅读本说明书!
★ 严禁使用厂家配备以外的电池!
★ 维修时不得改变本安电路的元器件、规格型号和参数!
★ 严禁自行修理或拆卸电池!
★ 严禁在井下充电!
9.保养与维护
新电池可能是尚未充满电的,建议您在使用时,一定将电池充足电后再使用。
请将电池远离火源,勿在阳光下暴晒,因为温度过高会损坏电池并导致危险情况出现。
一般情况下,环境温度超过45℃或低于-10℃时建议用户不要充电。
未装电池的情况下充电可能会导致信息矿灯损坏。
充电必须在井上进行。
废旧电池集中回收,不许丢失。
