安徽KL5LM(A) 本安型矿灯

产品执行标准：

GB/T 3836.1-2021 《 爆炸 性 环境 第 1 部 分： 设 备通 用 要求 》

GB/T 3836.4-2021《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》

MT 1162.1-2011《矿灯 第 1 部分：通用要求》

MT/T 1162.4-2011《矿灯 第 4 部分：KL 型矿灯》

MT/T 1051-2007 《矿灯用锂离子蓄电池》第 4.4

Q/YMDQ02-2023《KL5LM(A)本安型矿灯》

1. 概述

1.1. 产品特点

1.1.1. KL5LM(A)本安型矿灯（以下简称矿灯）是以锂离子蓄电池为电源，采用 LED 光源照明的矿井下携带式照明灯具，具有体积小、重量轻、免维护等特点。

1.1.2. 采用的大功率白光 LED 光源具有抗振动冲击、光电转换效率高、连续点灯时间长、寿命长等特点。

1.2. 使用环境条件及工作条件矿灯可以在以下条件由个人使用：

1.2.1. 环境温度：-5℃～+40℃；

1.2.2. 大气压力：80kPa～116kPa；

1.2.3. 风速：≤8m/s。

1.2.4. 相对湿度：≤95%RH（﹢25℃）；

1.2.5. 适用于煤矿井下有甲烷和煤尘浓度超限、无强烈振动及淋水的环境场所使用。

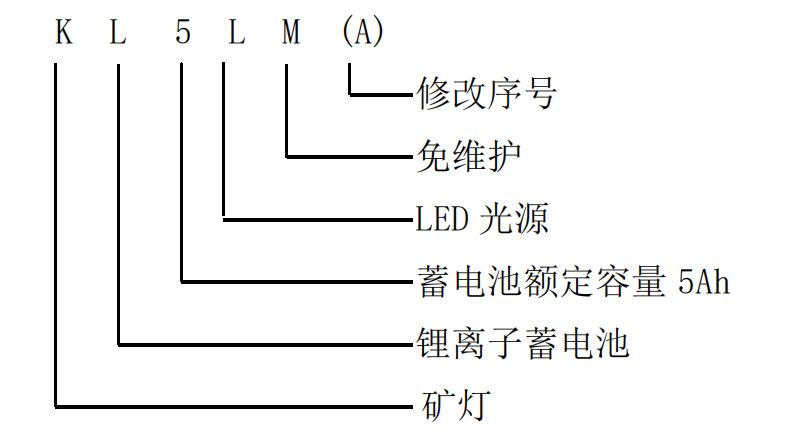

1.3. 产品型号及意义

2. 结构特征和工作原理

2.1. 结构特征

2.1.1. 矿灯为携带型，由灯头部分（包括光源、外壳等）、电缆和蓄电池部分（包括蓄电池槽、矿灯保护器、PTC、本安保护板、锂离子蓄电池等）构成，灯头可固定在矿用安全帽上；

2.1.2. 矿灯的本安电源：KL5LM(A)本安型矿灯采用单节 5Ah 锰酸锂锂离子蓄电池，在蓄电池输出端串接

PTC 热敏电阻、本安保护板、BK3L(A)矿灯保护器组成本安保护电路。锂离子蓄电池和本安保护电路采用弹性密封胶浇封于蓄电池槽内。

2.1.3. 采用灯头充电方式，只须将灯头的充电开关插到充电设备的充电插头上，按顺时针方向旋转 180°使灯头充电螺钉与充电设备上的弹簧片良好接触（此时充电插头也与灯头内的充电触点相接触）即可自动充电。

2.2. 工作原理

2.2.1. 锂离子蓄电池通过设置在输出端的矿灯保护器为矿灯提供照明能源，通过电缆与灯头连接，通过切换灯头上的开关可以分别用主光源或辅光源进行照明，当由于某种原因引起短路时, 矿灯保护器会在 15ms 内切断电路,故障排除后自动恢复供电；

2.2.2. 矿灯放电时，将灯头上的开关接通主光源（或辅光源），锂离子蓄电池通过 LED 驱动电路向主光源（或辅光源）提供恒定的工作电流 0.22A（5Ah），当放电至锂离子蓄电池的保护电压 2.75±0.05V时, 矿灯保护器自动切断放电回路，停止放电。

2.2.3. 采用灯头充电方式，本型矿灯灯头内设置了恒压型充电转换装置,充电时只须将灯头的充电开关插到充电设备的充电插头上，按顺时针方向旋转 180°使灯头充电螺钉与充电设备上的弹簧片良好接触（此时充电插头也与灯头内的充电触点相接触）即可自动充电。

3. 技术特性

2

3.1 产品防爆型式和标志：防爆型式：矿用本质安全型；防爆标志：Ex ia I Ma。

3.2 主要技术参数

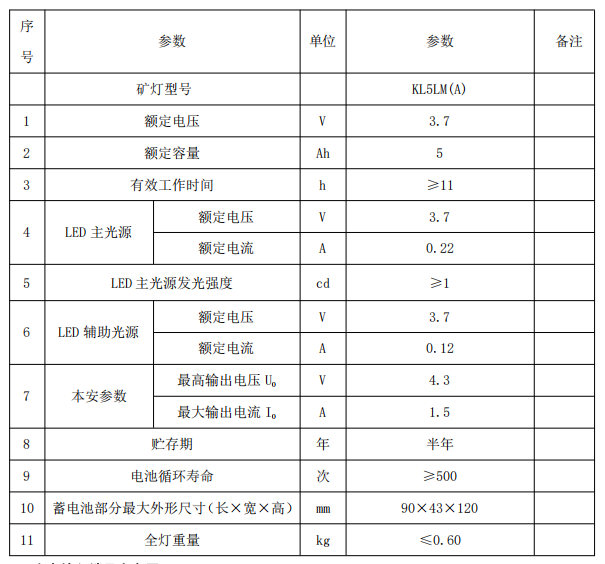

3.3 充电输入端最高电压 Um：250VAC

4 使用操作

4.1 开箱检查：矿灯到矿后，在开箱使用前，应检查包装箱有否损坏现象，检查箱内所附技术文件（说明书、合格证等）及配件是否齐全，并检查矿灯零件有否损坏松动现象；

4.2 充放电检查：为保证初次使用可靠照明, 在检查矿灯零件无损坏、松动等现象后, 建议进行一次充放电试验,点灯时间符合要求后再将矿灯充足电后即可投入使用；

4.3 矿灯充电：矿灯充电必须选用符合MT/T 68-200《2 矿灯充电架》要求的稳压型的充电架, 充电电压(6.0±0.1)V，采用其它充电设备应经本公司认可，充电时应关闭光源，将灯头的充电开关插入充电设备的充电插头上，按顺时针方向旋转 180°使灯头充电螺钉与充电设备上的弹簧片良好接触（此时充电插头也与灯头内的充电触点相接触）即可自动充电,正常充电时间不超过 12 小时；

4.4 矿灯的使用：通过灯头上的开关可分别点亮矿灯的主光源和辅助光源，正常工作时应使用主光源照明,特殊情况如超出预计工作时间时应及时切换到辅助光源照明。

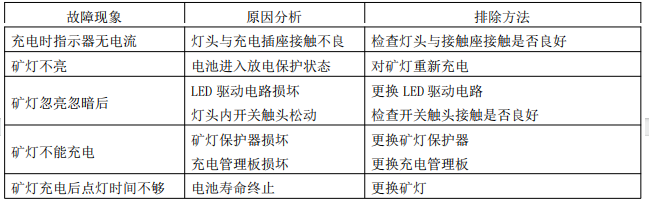

5 常见故障分析与排除

6 运输、贮存要求

6.1 矿灯在运输过程中不许受剧烈机械冲击和曝晒雨淋,不得倒置,严防摔掷、翻滚、重压；

6.2 矿灯应贮存在环境温度(0～40)℃，干燥、清洁及通风良好、无腐蚀性介质的仓库内，堆放不应过高以致超过底部电池箱的承荷程度。

6.3 矿灯若长期贮存，贮存前应充入 80%的容量，三至四个月应对矿灯补充充电五个小时左右。

7.开箱及检查

7.1检查包装箱及箱内物品、资料：开箱立即检查矿灯是否完好无损，数量是否准确。附件、合格证、说明书等资料是否齐全。否则应与厂家及时联系。

7.2检查产品外观：检查矿灯外观有无缺损。

8.注意事项

·必须按说明书中的方法及充电电压 6±0.1V 进行充电，采用其它方式必须经本公司认可。

·矿灯在使用期间应注意维护，保持外观清洁，零部件齐全，清洁时不能将矿灯放入水中，应用湿布擦洗。

·在使用过程中不能长期过放电，否则影响电池使用寿命。

·充电室室温应在 0-35℃范围，如不在此范围内，可能使电池发热，会影响电池的性能和缩短电池寿命。

·矿灯应在蓄电池循环寿命期内使用，达到使用寿命的应强制报废。

9．安全警示

·严格按说明书中规定的充电设备、充电方法进行充电；

·缺少零件的矿灯严禁下井使用；

·矿灯的维护、维修、充电工作必须在地面进行；

·严禁摔打矿灯；

·严禁在井下拆卸矿灯或更换零部件；

·严紧随意改变产品结构或零部件；维修时严禁改动本安电路结构，严禁改变电子元器件的型号规格、参数；

·严禁将矿灯用于其他用途；

·严禁将矿灯靠近或投入火源中；

·若更换矿灯保护器或电缆，必须采用相同型号且在安标有效期内的产品,保护器应符合MT/T395标准要求，电缆应符合MT818.10标准要求；

·报废矿灯应集中管理，由专业单位或矿灯生产单位回收处理
