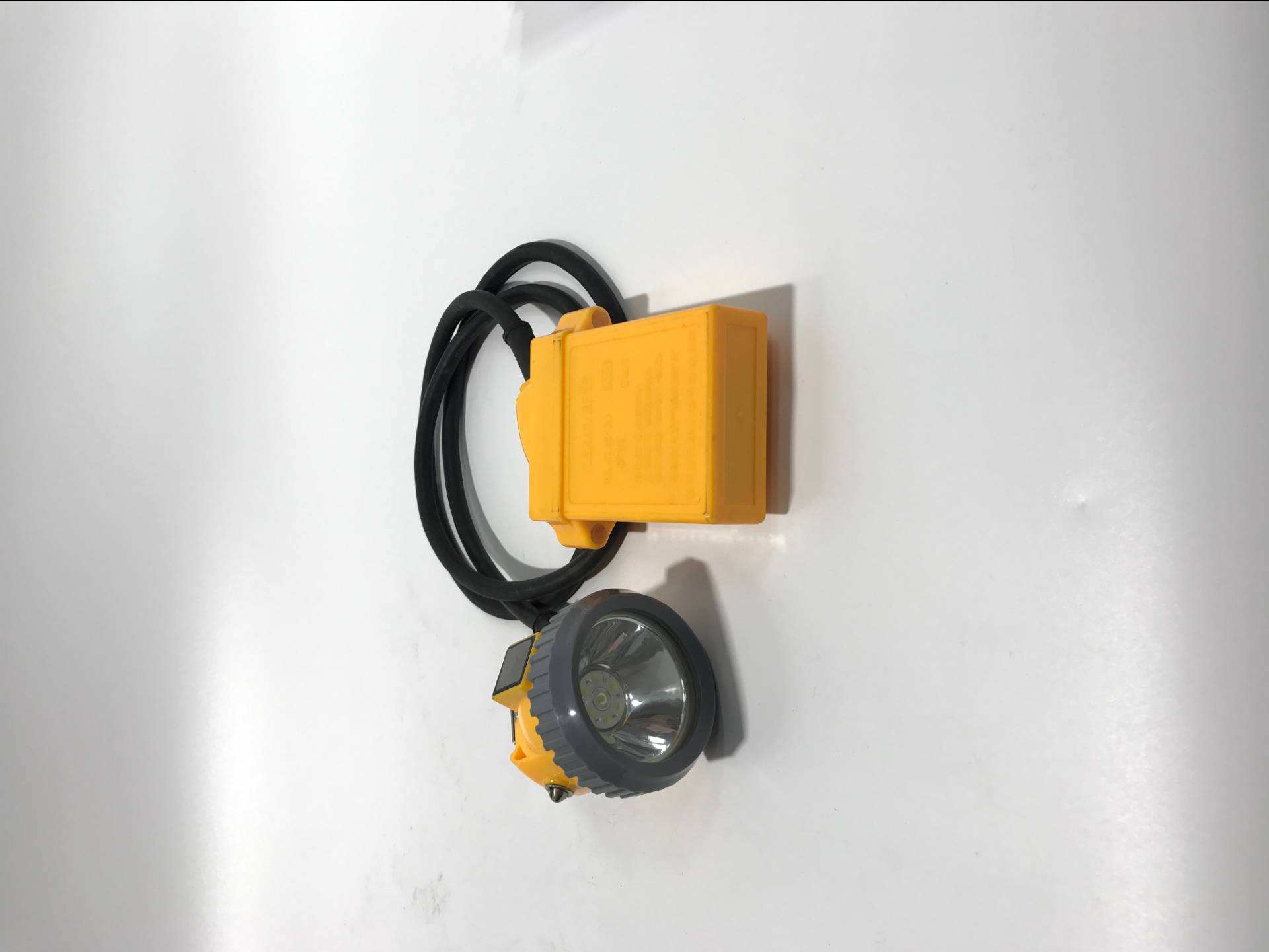

KL5LM(A)本安型矿灯

1、产品特点和用途

1.1 KL5LM(A)本安型矿灯选用功率型LED光源，矿灯使用寿命期内不必更换光源。其光源输入端采用恒流驱动装置，保证了点灯开始和点灯后11小时的照度基本保持不变。采用专用智能芯片，集开关转换与LED光源控制为一体，方便切换矿灯显示模式。矿灯内置微处理器控制芯片，智能管理充、放电过程，具有多种保护功能，适合在各类矿灯充电设备上充电。电源采用安全环保型锰酸锂电池组，无记忆、免维护，安全可靠。

1.2本矿灯在光源发光模式方面具有突破性变革，具有亮光、弱光、爆闪及SOS国际救援模式，具有了国际报警功能。

1.3本矿灯适用于存在易燃、易爆可燃性气体混合物的环境中做移动照明使用，是瓦斯矿井和一般矿井矿工随身携带的照明工具。

2产品执行标准

MT1162.1-2011《矿灯 第1部分：通用要求》、MT1162.4-2011《矿灯 第4部分：KL型矿灯》

3产品防爆型式：ExiaI Ma。

4使用环境条件

环境温度：0～40℃

相对湿度: ≤95%

5 型号的组成及代表意义

产品型号按MT/T154.6的规定编制，型号意义如下：

K L 5 　 L　 M （A）

设计修改序号

免维护

LED光源

蓄电池额定容量6Ah

锂离子蓄电池

矿灯

二. 产品结构与工作原理

三、 主要技术参数

KL6LM(A)本安型矿灯基本参数（表1）。

表1

序号项目指标

1额定容量6Ah

2额定电压3.7V

3点灯时间≥11h

4充电电压DC（6-8）V

5额定电流220mA±10 mA

6发光强度≥1cd的锥形光（11小时后）

7显示模式强光220mA±10 mA

弱光60 mA±10 mA

爆闪10Hz

SOS三短三长三短

8电池循环寿命≥500次

9防爆型式ExiaI Ma

10外壳防护等级IP55

11充电时间＜10h

12外形尺寸灯 头：Φ71mm×77mm

电池盒：128mm×46mm×118mm

13重 量＜0.8kg
