本安型矿灯的特点和工作原理

一：本安型矿灯的特点和工作原理：

1、产品特点和用途：

1.1 本安型矿灯选用功率型LED光源，矿灯使用寿命期内不必更换光源。其光源输入端采用恒流驱动装置，保证了点灯开始和点灯后11小时的照度基本保持不变。采用专用智能芯片，集开关转换与LED光源控制为一体，方便切换矿灯显示模式。矿灯内置微处理器控制芯片，智能管理充、放电过程，具有多种保护功能，适合在各类矿灯充电设备上充电。电源采用安全环保型锰酸锂电池组，无记忆、免维护，安全可靠。

1.2本矿灯在光源发光模式方面具有突破性变革，具有亮光、弱光、爆闪及SOS国际救援模式，具有了国际报警功能。

1.3本矿灯适用于存在易燃、易爆可燃性气体混合物的环境中做移动照明使用，是瓦斯矿井和一般矿井矿工随身携带的照明工具。

二. 产品结构与工作原理：

1、结构：

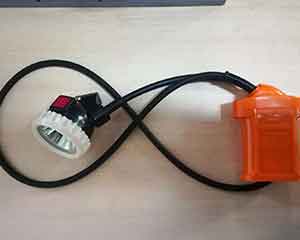

本安型矿灯由三部分组成：灯头部分（开关、LED光源组件、恒流驱动电路、充放电控制电路）、电缆（二芯）、电源部分（含锰酸锂锂离子蓄电池、本安保护板、矿灯保护器、PTC+R、蓄电池槽等）。

灯头上设有按键式控制开关，按动开关可循环控制矿灯光源的显示模式。

2、工作原理：

该矿灯采用专用芯片智能管理充电和LED驱动，充电采用预充－恒流－恒压等充电模式，电池回路串有多级保护功能，光源采用超高亮度LED光源组件，经过专用智能芯片驱动控制，开关转换多种灯光模式。矿灯充电后，打开灯头开关K, 电池E通过驱动电路点亮LED。当矿灯供电回路万一发生正、负极直接短路时，保护装置就会在15ms内自动切断供电回路，从而保证矿灯使用的安全。当故障消除后，矿灯即可恢复正常处于待机状态。充电时，外部电源由充电口进入，通过充电管理电路向电池E充电，充满自动停止充电。详见下图

3、安全保护特性：

1、电池过充电保护：

为防止电池过充电，矿灯采用双重保护措施，一是通过充放电控制电路控制充电电压在4.2V±0.05V范围内，当充电电压超过范围会自动停止充电。二是当充电控制电压电路发生故障时，矿灯保护器可在电池电压达到4.25V时切断充电电源，保证了电池充电安全。

2、电池过放电保护：

当电池电压低于2.75V时，保护器会自动切断放电回路，以保护电池不会因过放电而影响使用寿命或损坏，只有重新充电后才能恢复使用。

3、电路限流保护：

矿灯具有三级本安保护装置。一是当外电路发生短路时，保护器会在15ms内自动切断电池的供电回路；二是电池输出端设有PTC+R保护装置，一旦电路发生短路，随着电流的迅速增大温度升高使PTC保护装置动作切断电路，同时限流电阻也限制了电流不会超过7.5A；三是本安保护板的保护，这些措施保证了电压和瞬态电流的乘积不超过33W，能保证火花点燃的符合性。
